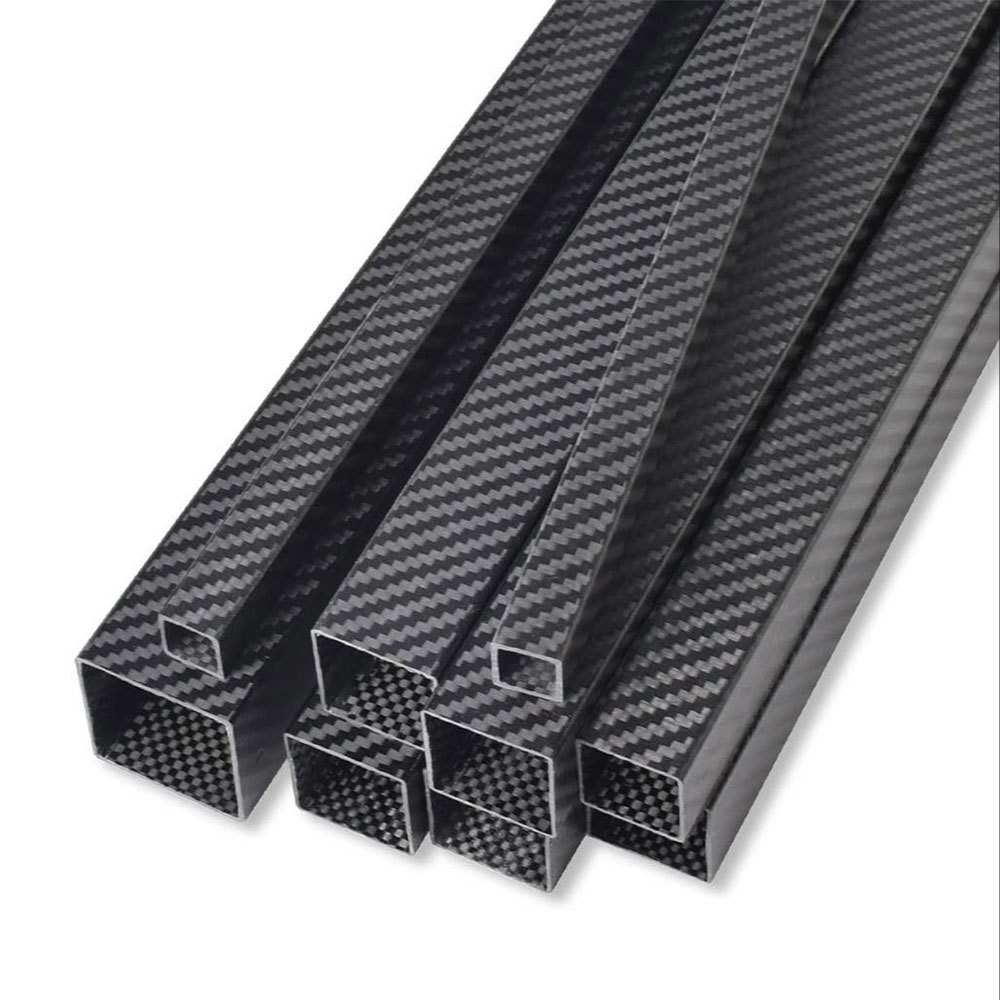

Tubi in fibra di carbonio quadrati 3K di rigidità ultra-leggera dimensioni personalizzate e alta resistenza

Descrizione di prodotto

Tubi in fibra di carbonio quadrati 3K di rigidità ultra-leggera dimensioni personalizzate e alta resistenza

Il tubo quadrato in fibra di carbonio è un profilo strutturale cavo con sezione quadrata/ rettangolare, fabbricato con pultrusione o stampaggio a compressione.Esso utilizza fibra di carbonio continua (grado T300/T700) come rinforzo e resina epossidica come matriceRispetto ai tubi rotondi, offre una rigidità torsionale del 40% superiore, stabilità di montaggio planare e precisione dimensionale sub-millimetrica ¥ rendendolo ideale per sistemi modulari come braccia robotiche,cornici per droni, e piattaforme ottiche.

I nostri tubi quadrati in fibra di carbonio ad alta resistenza sono realizzati con unidirezionale (UD) in fibra di carbonio.i tubi in fibra di carbonio sono progettati con strati di fibre orientati ad angoli diversi per fornire proprietà progettate per un'applicazione specifica;Sono disponibili vari tipi o gradi di tubi in fibra di carbonio, nonché vari materiali esterni.

• I tubi quadrati in fibra di carbonio offrono rigidità ultraleggera e dimensioni personalizzate precise per applicazioni ad alte prestazioni.
• Punti salienti: tolleranza ±0,1 mm, finitura UV resistente, superficie a prova di corrosione.
• Vantaggi: 50% più leggero dell'alluminio, rigidità 4 volte superiore, senza manutenzione.
• Ideale per cornici strutturali, braccia robotizzate e supporti per telecamere, che aumentano la resistenza e l'efficienza.

Materiali e produzione

Sistemi di fibra

• Standard: T300 12K unidirezionale + 3K twill strato esterno (tessuto di carbonio visibile)
• Alta resistenza: T700 12K pieno unidirezionale, modulo superiore del 18%
• High-Modulus: M40J 6K hybrid layup per fasci ottici di precisione

Sistemi di resina

• Epossidi standard: temperatura di funzionamento da -40°C a 120°C
• Epossidi ad alta temperatura: T_g180 ° C, resistenza a breve termine a 200 ° C
• Epossido ignifuge: UL94-V0 per i vassoi delle batterie degli UAV/trasito ferroviario

Processi.

• Pultrusione ad alta temperatura: lunghezze senza cuciture di 3-6 m, rettitudine ≤ 0,2 mm/m
• Formaggio a compressione sotto vuoto: tolleranza dimensionale ±0,05 mm
• Lavorazione secondaria CNC: slot di fresatura, perforazione, filettatura, inserti in alluminio

Finiture superficiali.

• 3K twill + rivestimento UV opaco/brillante
• Vernice PU nera opaca (non riflettente per l'ottica)
• Pareti interne anodizzate per l'adesione adesiva
