Tubo in fibra di carbonio di pultrusione esteso 25 mm Int. 23 mm 1 mm Spessore 1000 mm Lunghezza

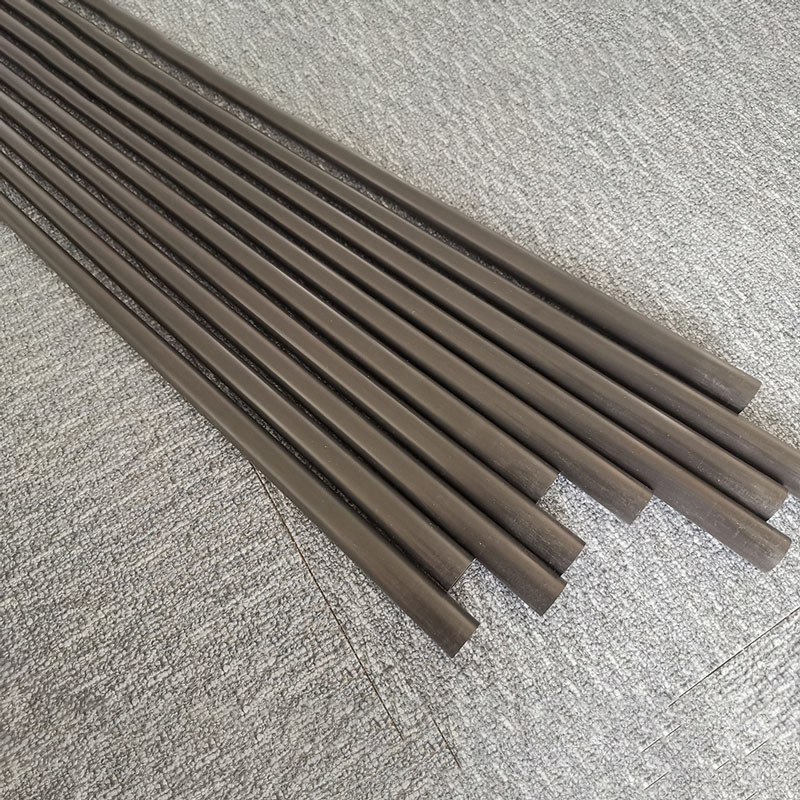

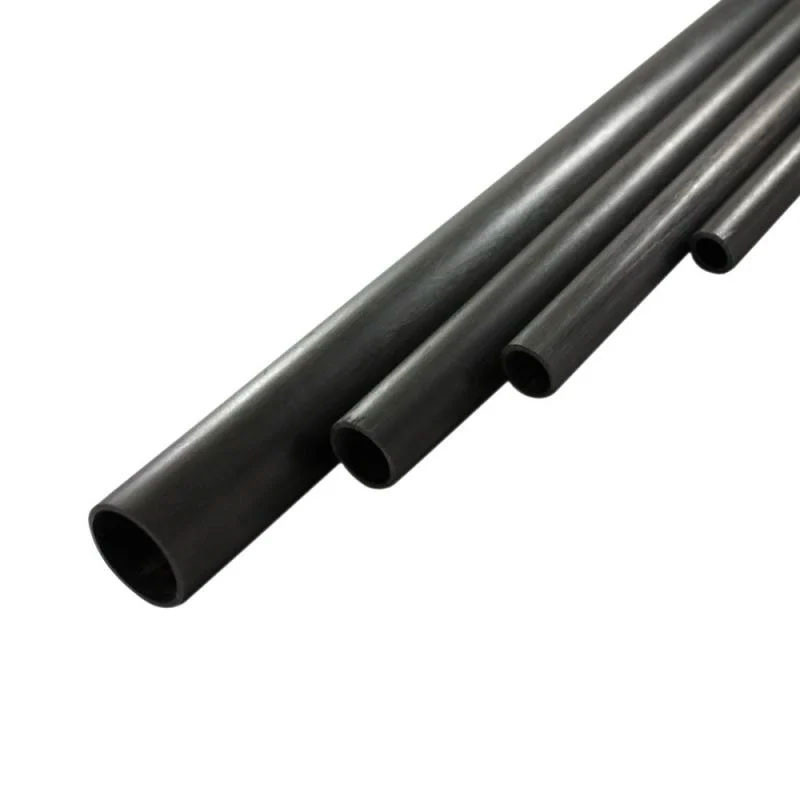

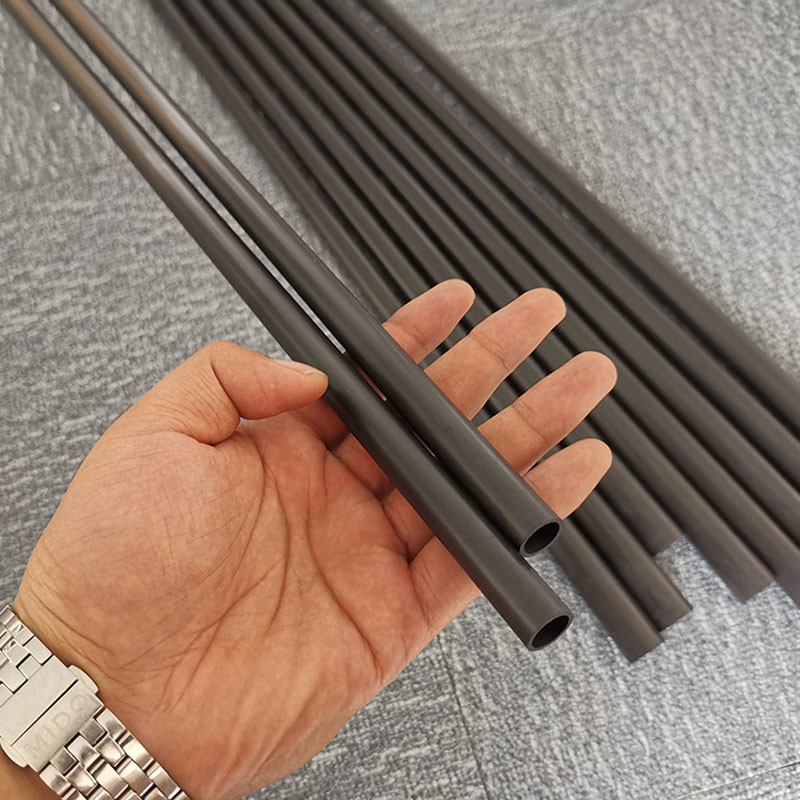

Descrizione di prodotto

Tubo in fibra di carbonio di pultrusione, est. 25 mm, int. 23 mm, spessore 1 mm (lunghezza 1000 mm)


I tubi pultrudati sono realizzati tirando fili continui di fibra di carbonio attraverso un ′′die′′;Quando vengono trascinati, vengono rivestiti di resina epossidica e quando escono dalla matrice, la resina epossidica viene curata ad alta velocità.. tubi (o barre) or strips) made in this way have all of their fiber running length-ways down the tube which means that they are very strong along their length (very stiff if you try to bend them) with less stiffness in the other direction.

I tubi di carbonio pultruti sono creati tirando le fibre di carbonio orientate linearmente attraverso un bagno di resina e quindi una serie di utensili per creare i diametri interni ed esterni specifici del tubo.Il tubo di carbonio viene poi riscaldato per curarloI tubi di carbonio sono particolarmente rigidi longitudinalmente, a causa dell'orientamento unidirezionale delle fibre.

Round carbon fibre tubes are manufactured by using the pultrusion technique in which the high-performance carbon fibres are all orientated parallel to the longitudinal axis (unidirectional) and internally reinforced with more unidirectional carbon fibres laminated by using pull-wingding technology to achieve greater resistance to bending and torsion.

Diametro: 25 mm, int. 23 mm
Lunghezza: 1000 mm (1 m)
Spessore: 1 mm

Questo tipo di profilo ha un'elevata resistenza meccanica specifica (in relazione al suo peso), leggerezza, rigidità, grande resistenza alla fatica e alle vibrazioni, resistenza all'ossidazione e alla corrosione,basso coefficiente di espansione termica, e durabilità.

La pultrusione è una tecnica di produzione continua di profili lineari con sezione costante.in estrussioneIn poltrusione, il materiale viene spinto attraverso la matrice (stampo), e in pultrusione, viene estratto dalla matrice.I prodotti che possono essere ottenuti con questo processo possono avere sezioni o spessori fino a circa 15 mm, con resine epossidiche e fino a 70 mm con resine poliesteriche.

I prodotti fabbricati con questa tecnologia hanno eccellenti caratteristiche di resistenza alla trazione a causa dell'orientamento lineare delle fibre nella direzione dell'asse del profilo;se è anche necessario avere una buona resistenza trasversale, un tessuto viene utilizzato come supporto in quantità e pesi specifici.

Caratteristiche principali

• Resistenze meccaniche secondo la norma UNI EN 13706-1-2-3 ISO527
• Modulo elastico (E): 150 Gpa
• Modulo elastico x sezione (E A): 11,309 kN
• Resistenza alla trazione > 2,463 Mpa
• Resistenza alla trazione nella sezione: 186 kN
• Proprietà della fibra di carbonio
• Numero di filamenti: 24K (24.000 filamenti per filamento)
• Modulo elastico (E): 234 GPa
• Resistenza alla trazione: 4,830 MPa
• Densità: 1,80 g/cm3

Altre caratteristiche

• Contenuto in fibre di carbonio in volume (Vf): 68%
• Temperatura di transizione del vetro (Tg), ISO 11357-2 DSC: 140 oC
• Temperatura di partenza raccomandata: -30 oC a + 100 oC
• Tipo di resina: epossidica
• Il tubo di carbonio è realizzato in materiale di fibra di carbonio 3K puro. La finitura opaca è ottima per rivestimenti superficiali e applicazioni di incollaggio adesivo. Possono essere tagliati a qualsiasi lunghezza con una sega abrasiva.
• Ampiamente utilizzato in modelli RC, attrezzature agricole, attrezzature da pesca, macchinari, automobili, attrezzature sportive, aquiloni, artigianato, tende, mulini a vento, ombrelli, parti decorative e così via.
